nVent RAYCHEM mechanische Thermostate

Überblick der mechanischen Thermostate

Mechanischer Thermostat Raystat-EX-02

Der nVent RAYCHEM Raystat-EX-02 ist ein mechanischer Thermostat für explosionsgefährdete Bereiche mit Anlegesensor zur Temperaturregelung von Heizkabeln. Die Umschaltung des Temperaturbereichs zwischen -4 °C und +163 °C kann außerhalb des Ex-Gehäuses mit einem unter dem Schraubdeckel sowie der Dichtung angebrachten Drehknopf eingestellt werden. Der maximale Schaltstrom beträgt 22 A.

Leistungsspektrum mechanischer Thermostat Raystat-EX-02

Einfache Montage sowie Bedienung
Inklusive 3 m langem, flüssigkeitsgefüllter Edelstahlkolben und Kapillare
Einstellbarer Sollwert: -4 °C bis +163 °C
Direkte Schaltung, maximaler Strom 22 A, 230 VAC
Material: Leichtes gegossenes Aluminium mit Edelstahlbefestigungselementen
Einsatztemperaturbereich -50 °C bis +215 °C (je nach Ausführung mehr oder weniger)
Schutzart mindestens IP 65

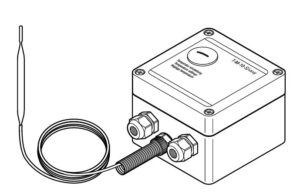

Mechanischer Thermostat T-M-10-S/+X+Y

Der mechanische Thermostat T-M-10-S/+X+Y von nVent RAYCHEM eignet sich zur Temperaturüberwachung sowie Temperaturregelung von Beheizungssystemen im Nicht-Ex-Bereich. Über den Blindstopfen im Gehäusedeckel kann der Temperatursollwert ohne Öffnen des Gehäuses eingestellt werden. Der mitgelieferte 2 m lange Kapillarrohrfühler aus rostfreiem Edelstahl, wird durch einen flexiblen Schutzschlauch am Eingang des Gehäuses geschützt. Das Heizkabel kann direkt angeschlossen werden. Das mechanische Thermostat T-M-10-S/+X+Y ist für 3 Temperaturbereiche erhältlich: 0 °C bis +50 °C, 0 °C bis +200 °C und +50 °C bis +300 °C.

Leistungsspektrum mechanischer Thermostat T-M-10-S/+X+Y

Zur Temperaturüberwachung und -regelung in Nicht-Ex-Bereichen
Temperatursollwert kann ohne Öffnen des Gehäuses eingestellt werden
Inklusive 2 m langem Kapillarrohrfühler aus rostfreiem Edelstahl
Heizleitung kann direkt angeschlossen werden
In 3 Temperaturbereichen verfügbar
Betriebsspannung 230 V AC
Temperatureinstellbereich 0 °C bis +300 °C (je nach Ausführung)
Schaltstrom max. 16 A
Umgebungstemperaturbereich von -20 °C bis + 80 °C

Mechanischer Thermostat T-M-20-S/+X+Y

Dieser mechanischer Thermostat T-M-20-S/+X+Y von nVent RAYCHEM eignet sich zur Überwachung und Regelung der Temperatur von Beheizungssystemen im Nicht-Ex-Bereich. Der Begrenzer verhindert, dass das Heizsystem eine voreingestellte Maximaltemperatur überschreitet, wenn der Thermostat ausfällt oder sich eine sicherheitsgefährdende Prozesstemperatur einstellt. Verwenden Sie den Blindstopfen am Gehäusedeckel, um den Temperatursollwert einzustellen und den Begrenzer zurückzusetzen, ohne das Gehäuse zu öffnen. Zwei 2 m lange Kapillarsensoren aus rostfreiem Stahl sind durch Schutzschläuche am Eingang des Gehäuses geschützt. Ein direkter Anschluss der Heizleitung ist möglich. Dieser mechanischer Thermostat T-M-20-S/+X+Y ist in 3 Temperaturbereichen erhältlich: 0 °C bis +50 °C, 0 °C bis +200 °C und +50 °C bis +300 °C

Leistungsspektrum mechanischer Thermostat T-M-20-S/+X+Y

Zur Temperaturüberwachung und -regelung in Nicht-Ex-Bereichen
Inklusive Begrenzer zur Sicherheit
Temperatursollwert kann ohne Öffnen des Gehäuses eingestellt werden
Inklusive zwei 2 m langer Kapillarsensoren aus rostfreiem Stahl
Heizleitung kann direkt angeschlossen werden
In 3 Temperaturbereichen verfügbar
Betriebsspannung 230 V AC
Temperatureinstellungen Regler 0 °C bis +300 °C (je nach Ausführung)
Temperatureinstellungen Begrenzer +20 °C bis +400 °C (je nach Ausführung)
Schaltstrom Regler max. 16 A bis 230 V AC
Schaltstrom Begrenzer max. 10 A bis 230 V AC
Schaltleistung Regler 3700 VA
Schaltleistung Begrenzer 2300 VA
Umgebungstemperaturbereich -20 °C bis +80 °C
Schutzart IP65

Mechanischer Thermostat T-M-20-S/+X+Y/EX

Dieser mechanischer Thermostat T-M-20-S/+X+Y/EX von nVent RAYCHEM ist ein Thermostat zur Oberflächentemperaturerfassung und eignet sich zur Überwachung und Regelung der Temperatur in Ex-Bereichen. Integriert ist ein Begrenzer, der verhindert, dass das Heizsystem eine voreingestellte Höchsttemperatur überschreitet, wenn das Thermostat ausfällt oder eine sicherheitsgefährdende Prozesstemperatur auftritt. Die maximale Betriebsspannung ist AC 400 V. Die Last wird über einen einpoligen Mikroschalter (Ex d) mit potenzialfreien Kontakten mit einem maximalen Schaltstrom von 16 A geschaltet. Diese Schalter sind in Ex e-Gehäusen mit Federklemmen für eine einfache Verdrahtung montiert. Die Sensoren bestehen aus flüssigkeitsgefüllten Kolben mit 3 m langen Kapillarröhrchen aus rostfreiem Stahl. Der mechanische Thermostat T-M-20-S/+X+Y /EX wird mit explosionsgeschützten zertifizierten Kabelverschraubungen und Blindstopfen geliefert. Diese Kabeleinführungen bieten vielfältige Anschlussmöglichkeiten, wie z. B. M25- und M20-Verschraubungen für direkte Heizkabeleinführungen und Alarmausgänge. Der Thermostat inklusive Begrenzer ist für 3 Temperaturbereiche erhältlich: +0 °C bis +120 °C, +0 °C bis +200 °C und +50 °C bis +300 °C

Leistungsspektrum mechanischer Thermostat T-M-20-S/+X+Y/EX

Zur Oberflächentemperaturerfassung, zur Überwachung und Regelung der Temperatur in Ex-Bereichen
Integrierter Begrenzer, zu Sicherheit
Maximale Betriebsspannung ist AC 400 V
Sensoren bestehen aus flüssigkeitsgefüllten Kolben mit 3 m langen Kapillarröhrchen aus rostfreiem Stahl
Inklusive explosionsgeschützten zertifizierten Kabelverschraubungen und Blindstopfen
Für 3 Temperaturbereiche erhältlich: +0 °C bis +120 °C, +0 °C bis +200 °C und +50 °C bis +300 °C
Schaltstrom max. 16 A bei AC 400 V, ohmsche Last
Anschlussklemmen: Federklemmen
Umgebungstemperaturbereich -40 °C bis +70 °C
Schutzart IP65
