Kühlgeräte

Bei der Entwicklung der Schaltschrank Kühlgeräte hat Pfannenberg neben Qualität, Funktion und Leistungsstärke auch das Thema „Servicefreundlichkeit“ berücksichtigt. In der Realisierungsphase der Produkte steht immer der ungestörte Ablauf Ihrer Prozesssteuerung im Mittelpunkt. Und das mit einem optimierten Energieverbrauch, Material- und Zeitaufwand.

Leistungsspektrum der Kühlgeräte:

Seitenanbau-Kühlgeräte Serie 6XXX
Seitenanbau-Kühlgeräte Serie 9XXX
Outdoor Seitenaufbau-Kühlgeräte Serie 3XXX
Dachaufbau-Kühlgeräte
Zubehör

Mit den Kühlgeräten der DTI- und der DTS-Baureihe stehen Ihnen zwei Produktlinien für den teilversenkten Seiteneinbau (DTI) und den Seitenanbau (DTS) für jede Schaltschrankgröße zur Verfügung. Das Dachaufbau-Kühlgerät (DTT) bietet einzigartige Sicherheit durch ein innovatives, patentiertes Kondensat-Management und lässt sich auf kleinstem Raum anbringen.

Green Series DTI/DTS 6000er Kühlgeräte Serie

Mit der Green Series DTI/DTS 6000er Kühlgeräte Serie werden neue Maßstäbe in Sachen Energieeffizienz gesetzt. Durch die Geräteoptimierung wird eine höhere Energieeinsparung erreicht. Die Kühlgeräte sind damit kosteneffizienter. Der Kühlmittelbedarf konnte um 50 % reduziert werden. Die Green Series Kühlgeräte sind umweltfreundlicher und zukunftssicher, denn sie sind bereits nach „UL 60335 listed“ zertifiziert.
Die Schutzart der Green Series wurde auf IP 55 erhöht. Durch den Einsatz einer Steckbrücke ist der Wechsel zwischen 400 V und 460 V auch bei 3-phasigen Geräten schnell und einfach möglich. Die Nachrüstung der Green Series ist einfach, da die Ausschnitte aller Leistungsklassen untereinander gegenüber den Vorgängergeräten und auch gegenüber anderen Kühlgeräten erhalten bleibt.

Leistungsspektrum der Green Series DTI/DTS 6000er Kühlgeräte Serie:

Weniger Energieverbrauch von bis zu 11%
Weniger Kühlmittelbedarf
Zukunftssicher – UL 60335 listed zertifiziert
Intelligente Inbetriebnahme durch Steckbrücke – zwischen 440 V und 460 V
Schutzart IP 55
Kosteneffizienter
Robustes Design im Industriestandard
Schnelle Nachrüstung durch Ausschnittkompatibilität aller Leistungsklassen untereinander

Der bewährte, hochwertige Industriestandard DTI/DTS deckt den kompletten Bedarf für den Anbau (DTS) an Seiten und Türen sowie für den teilversenkten Einbau (DTI) für jede Schaltschrankgröße ab.

DTI: Diese Geräte werden in nur 3 Minuten teilversenkt in die Seite oder die Tür montiert.
DTS: Geräte in dieser Ausführung werden an die Seite oder der Tür montiert.
Modernste Kühlgeräte-Serie zur Seitenmontage nach aktuellem Stand der Technik.
Besonders energieeffizient mit hoher EER (Energy Efficiency Ratio).
Servicefreundlich, einfachster Austausch von Lüftern und Platine.

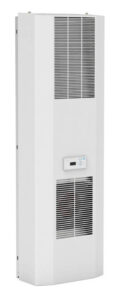

Das DTI/DTS 6X1E (1.000 – 2.800 W)

DTI: Für den teilversenkten Tür- oder Seiteneinbau
DTS: Für Tür- oder Seiteneinbau

Leistungsspektrum DTI 6X1E (1.000 – 2.800 W):

Hocheffiziente Drehzahlregelung, große Konstruktionssicherheit
Neben vielen Innovationen bewirkt die verwendete BLDC-Technologie die höchste Energie-Effizienz im Markt
XC Controller, für diese Serie entwickelte Bedieneinheit, ermöglicht die Kommunikation zwischen Kühlgerät und Maschinensteuerung sowie die Einbindung in Produktionsprozesse
Große Abstände zwischen Ansaug- und Austrittsöffnungen
Sichere Durchströmung des Schaltschranks durch lange Luftführung
Vermeidung von Hotspots
Optionaler Filter, in wenigen Sekunden nachrüstbar
„Modbus“ zur Einbindung des Kühlgerätes in die vorhandene Maschinensteuerung oder in eine Cloud-Lösung
Schutzart IP 54

Das DTI/DTS 6X2E (2.000 – 4.500 W)

DTI: für den teilversenkten Tür- oder Seiteneinbau
DTS: für Tür- oder Seitenanbau

Leistungsspektrum DTI 6X2E (2.000 – 4.500 W)

Hocheffizienten Drehzahlregelung, große Konstruktionssicherheit
Neben anderen Innovationen bewirkt die verwendete BLDC-Technologie die höchste Energie-Effizienz im Markt
XC Controller: Für diese Serie entwickelte Bedieneinheit, ermöglicht die Kommunikation zwischen Kühlgerät und Maschinensteuerung sowie die Einbindung in Produktionsprozesse
Große Abstände zwischen Ansaug- und Austrittsöffnungen
Sichere Durchströmung des Schaltschranks durch lange Luftführung, Vermeidung von Hotspots
Perfekte Servicefreundlichkeit
Optionale Filter in wenigen Sekunden nachrüstbar
Kommunikations-Schnittstelle “Modbus” zur Einbindung des Kühlgerätes in die vorhandene Maschinensteuerung oder in eine Cloud-Lösung
Schutzart IP 54
Werkzeuglose Montage

Das komplette Green Series Kühlgeräte Programm und das Kühlgeräte Produktprogramm entnehmen Sie bitte den Katalogen.

Kühlgeräte für den Dachaufbau

Die DTT-Baureihe von Pfannenberg ist dank ihres innovativen, patentierten Kondensat-Managements einen bislang nie erreichten Sicherheitsstandard für Dachaufbau-Kühlgeräte. Damit wird die εCOOL-Serie zum Vorbild für eine neue Generation von Kühlgeräten. Ein Hauptvorteil der DTT Dachaufbau-Kühlgeräte liegt in ihrer geringen Größe und ihrer praktischen Platzierung. Daher kommen sie überall dort zum Einsatz, wo Platzmangel herrscht, Produktionsstraßen eng sind, Schaltschränke in Reihe stehen und Fluchtwege offen gehalten werden müssen. Durch die Anbringung auf dem Schaltschrankdach sind DTT Kühlgeräte zudem geschützt vor mechanischen Beschädigungen im laufenden Produktionsbetrieb.

Dachaufbau-Kühlgeräte 500 W – 4,0 kW – DTT 6xxx

Leistungsspektrum Dachaufbau-Kühlgeräte:

Produktvielfalt
3 Baugrößen von 451 x 588 x 393 mm; 435 x 595 x 495 mm bis 485 x 795 x 575 mm
6 Kälteleistungen von 500 W; 1.000 W; 1.500 W; 2.000 W; 3.000 W bis 4.000 W
Sicherheit
4-facher Schutz vor Kondensat durch optimales, patentiertes Kondensat-Management
Servicefreundlichkeit
Werkzeuglose Montage und Wartung durch Schnellmontagerahmen.
Komplette Haube nach vorn abziehbar. Leicht zugängliche Filtermatte (optional) und Steuerungselemente im Frontbereich.
Energieeffizienz
Rund 20% Energieersparnis durch den Einsatz leistungsfähigerer, leichterer Bauteile
Optionaler Multi-Controller mit Energiesparmodus
Design und Farbanpassung
Perfekte Mischung aus Funktionalität und Design
auch in Edelstahl erhältlich

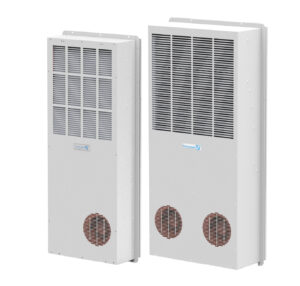

Kühlgeräte der NEMA-Baureihe

Die Kühlgeräte der Baureihe DTS 3000er Serie sind perfekt für Outdooranwendungen und wurde für die maximale Umgebungstemperatur von +55 °C entwickelt. Hierbei kommen spezielle Kompressoren und größere Verflüssiger zum Einsatz, um eine optimalen Performancebereich der Außenanwendungen, wie zum Beispiel Anwendungen entlang Straßen, auf Dächern oder in der Wüste zu erreichen. Pfannenberg benutzt für Kompressoren HFC-freies R134a Kältemittel, das wesentlich umweltfreundlicher ist als andere Kältemittel.
Metallhauben machen das Gerät nicht nur robuster sondern bieten zusätzlichen Schutz. Größere Kugellager und der geschlossene Antrieb bieten in rauen Umgebungen eine Lebensdauer von über 55.000+ Stunden gegenüber der Lebensdauer eines typischen Lüfters. Pfannenbergs DTS 3000er Serie NEMA Typ 4/4X hat Gehäuse aus poliertem 304 Edelstahl extra für lebensmittelkonforme Anwendungen.
Kühlgeräte der NEMA-Baureihe von Pfannenberg sind UL-zertifiziert.

Leistungsspektrum Kühlgeräte der NEMA Baureihe:

Außenanwendungen z.B. Umspanntrafos, entlang Straßen und Autobahnen, Wüsten und Natur
Umgebungstemperatur von bis zu +55 °C
Für rauhe Umgebung geeignet
Geeignet für Lebensmittelindustrie-Anwendungen
(Edelstahl 304 # 3 gebürstet)
Wasser-/Abwassersysteme, Recycling-Anwendungen, Textil-, Papierindustrie und Glas- und Keramikverfahren
UL-zertifiziert

Bei Fragen zu dem Thema Kühlgeräte unseres Partners Pfannenberg oder weiteren Fragen kontaktieren Sie uns gerne! Kontakt oder 02058 ‐ 78 28 00 ‐ 0

Das komplette Produktprogramm entnehmen Sie bitte den Katalogen.
