Die Servomotoren unseres Partners Servotecnica zeichnen sich durch eine sehr hohe Leistungsfähigkeit, große Robustheit oder eine besonders kompakte Bauweise aus.
Brushless Servomotoren – Baureihe SVTM A
Die Brushless-Motoren (SVTM A-Serie) sind bürstenlose Servomotoren vom Typ IC 400. Der Motor ist komplett gekapselt und benötigt somit keine zusätzliche Belüftung.
Leistungsspektrum:
- Wicklung: 3 Phasen sinusförmig
- Betriebstemperatur: -20° +40° C
- EN 60034-18-41 geprüft
- Isolationsklasse: F, 155° C
- Thermischer Schutz: PTC
- Aufbau: IC 400
- drehbare Anschlüsse: M17 (Rahmen 01) oder M23
- Neodym Magnete
- UL zertifizierte Materialien
- Standard-Feedback: Resolver, Inkrementalgeber
- Option: Bremse 24 VDC
Synchron Servomotoren – Baureihe SVTM B
Die Synchron-Motoren (SVTM B-Serie) sind bürstenlos, die Motoren sind sowohl für den 220VAC Spannungs- und 50Hz Frequenzmarkt als auch für den 110Vac Spannungs- und 60Hz Frequenzmarkt erhältlich.
Leistungsspektrum
- Wicklung: Drehstrom-Synchronmotor
- Betriebstemperatur: -20° +40° C
- Isolationsklasse: B, 130°C
- Neodym Magnete
- bidirektionaler Betrieb
Schritt Servomotoren – Baureihe SVTM C
Die Schrittmotoren (SVTM C 01-Familie) verfügen über ein zweiphasiges Design, das jedoch über eine vierphasige Konfigurationsoption verfügt, die die Kompatibilität mit den meisten auf dem Markt erhältlichen Schrittmotor-Steuerungen sicherstellt.
Leistungsspektrum
- Zweiphasen-Schrittmotor
- Betriebstemperatur: -20°C + 40°C
- Isolationsklasse: B, 130°C
- Neodym Magnete
- Aluminium -Gehäuse: für SVTM C 02 und D 03 Serie
- Flansch: 0,077 für SVTM C 02 und C 03
- Pilotring Rechtwinkligkeit: 0,077 für SVTM C 02 und C 03
- Anschluss mit Kabelenden
- Schrittwinkel: 1.8°

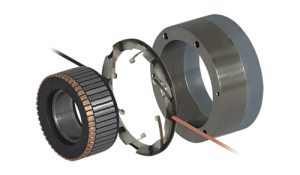

Gleichstrom Torquemotoren – Baureihe SVTM D
Die Gleichstrom-Torquemotoren (SVTM D) arbeiten nach den gleichen Prinzipien wie herkömmliche Gleichstrommotoren, aber das Design des Magnetkreises und die daraus resultierende mechanische Konfiguration sind auf ein maximales Drehmoment ausgelegt und nicht auf die übliche Charakteristik von niedrigem Drehmoment und hoher Drehzahl.
Leistungsspektrum
- Wicklung: bürstenbehafteter Zweiphasen-Gleichstrommotor
- Betriebstemperatur: -40° +70° C
- Isolationsklasse: F, 155° C für Modell 01-04 und 08 oder H, 180° C für Modell 05-07
- Seltene Erden-Magnete
- Vergoldete Komponenten
- Kabellänge: 300mm
High Torque Servomotoren – Baureihe BLPCM Series
Hochpolige Einbaumotoren mit speziellem Formfaktor und minimalem Bauvolumen als Direktantrieb für langsamdrehende Achsen mit höchsten Genauigkeitsanforderungen. Der speziell an Geräteabmessung und Regelungstechnik angepasste Servomotor ergibt beste Performance bei optimierten Gesamtkosten.
Leistungsspektrum
- High Torque Motor 20 polig
- Langsamläufer mit reduziertem Rastmoment
- Einsatztemperatur -40 bis +80°C
- Zwei Baugrößen mit optimiertem Querschnitt
- Aussendurchmesser 100,0 / 156,4 mm
- Statorlänge 30,0 / 75,2 mm
- Spitzenmoment: 2,0 / 30,0 Nm
- Drehzahlkonstante : 0,24 / 1,72 V/rad/sec
- Drehmomentkonstante : 0,42 Nm/A
Hier geht es zum Katalog servotecnica Servomotoren.
Bei Fragen zu dem Thema Servomotoren unseres Partners servotecnica oder weiteren Fragen kontaktieren Sie uns gerne! Kontakt oder 02058 ‐ 78 28 00 ‐ 0
