Die elektrischen Schleifringe + Drehübertrager zeichnen sich durch hochwertige Bürsten und Ringe aus:
Für die Fertigung dieser Bauteile verwendet Servotecnica spezielle Edelmetalle und Lager. Die hohe Qualität der Materialien und die besondere Geometrie der Komponenten machen sie extrem robust.
Gekapselte Schleifringe – Baureihe SVTS A
Die kompakten gekapselten Schleifringe sind kugelgelagert und haben ein robustes Kunststoff oder Aluminium Gehäuse. Störungen werden durch eine hochwertige Gold-Beschichtung von Bahn und Abgreifer reduziert.
Leistungsspektrum:
- Baugrößen 12mm, 22mm und 25mm
- SVTS A 04 mit AL Gehäuse
- Bis 56 Schleifringbahnen, 2A , 230Vac
- Drehzahl: 250U/min (600U/min auf Anfrage)
- Lebensdauer: 107 Umdrehungen
- Temperaturbereich: -20° bis +80°C
- Schutzart: IP51, IP67 (optional)
- Hochstrom-Ausführung SVTS A 05 Ströme bis 3x20A und Kabel bis AWG14
Gekapselte Schleifringe – Baureihe SVTS B
Die Schleifringe Typ SVTS B aus der Baureihe SRC haben einen Steckschuhanschluß für eine einfache Montage in der Maschine sowie eine erhöhte Lebensdauer. Die Schleifringbahnen sind für höhere Ströme ausgelegt.
Leistungsspektrum:
- Baugrößen 32mm, 45mm
- Bis 8 Schleifringbahnen mit bis zu 20A
- Spannung bis 500Vac, 60Hz, 60s
- Drehzahl 400U/min (600U/min auf Anfrage)
- Lebensdauer 108 Umdrehungen
- Temperaturbereich -20°C bis +80°C
- Schutzart IP51

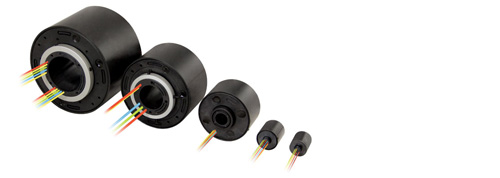

Elektrische Drehverbindungen – Baureihe SVTS C
Die unendlichen Möglichkeiten sind das besondere bei der Baureihe SRH mit Hohlwelle. Aufbau und Technologie stehen für Leistungsfähigkeit und Zuverlässigkeit. In die Hohlwelle kann die Baureihe SRC eingebaut oder die Leitungen für Fluide und Gase zur Kombination mit Drehdurchführungen integriert werden.
Leistungsspektrum:
- 10 Baugrößen mit Bohrungen von 12mm bis 100mm
- Größere Bauformen bis 500mm auf Anfrage
- Leistungsspuren bis 15A und 600V
- Signalspuren 2A bzw. 5A, 240V
- Vielfältige Kombinationen von Leistung und Signal
- Schutzart IP51 (IP65 Optional)
- Datenübertragung bis 1Gbit/s möglich bei SVTS C 05

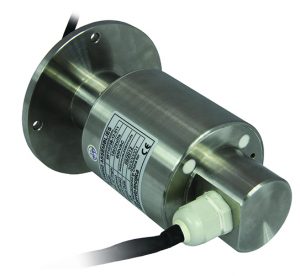

Gekapselte Schleifringe – Baureihe SVTS D
Die Schleifringe der Baureihe SRT in Flanschausführung haben ein robustes Gehäuse aus Aluminium oder aus Edelstahl und Schutzart IP65 für den Einsatz rauher Umgebung. Die elektrische Übertragung erfolgt mit Federbüscheln in Gold/Gold Beschichtung für bestmögliche Kontaktqualität, reduzierte Störungen und hohe Lebensdauer. Eine Anpassung an besondere Anforderungen ist durch den Aufbau kostengünstig machbar.
Leistungsspektrum:
- Baugrößen 75mm, 87mm
- Flansch 105mm
- SVTS D 01 in Edelstahl, SVTS D 02 in Aluminium
- Bis zu 96 Ringe mit bis zu 15A
- Spannung 400Vac / 240Vdc
- Drehzahl 400U/min (Höhere Drehzahlen auf Anfrage)
- Lebensdauer 108 Umdrehungen
- Temperaturbereich -20°C bis +80°C
- Schutzart IP65
Offene Schleifringe – Baureihe SVTS E
Die Gehäuselosen Hohlwellen Schleifringe der Baureihe SRK haben die gleiche Technik und Eigenschaften wie die Baureihe SRH.
Ausgelegt für hohe Ströme reduziert diese offene Einbauversion Einbauraum und Kosten.
Leistungsspektrum:
- Innendurchmesser 25mm, 38mm, 50mm, 60mm
- Leistungsspuren 3x20A, 40A oder 60A
- Bis zu 8 Schleifringbahnen mit bis zu 20A
- Spannung 400Vac / 240VDC
- Drehzahl 400U/min
- Lebensdauer 108 Umdrehungen
- Temperaturbereich -40°C bis + 80°C
- Schutzart IP00
Drehübertrager
Drehübertrager unseres Partners servotecnica, auch als hydraulische oder pneumatische Drehdurchführungen bekannt, sind unscheinbare aber unentbehrliche Komponenten wenn es um die drehende Übertragung von flüssigen Substanzen (Fluiden) oder Gasen geht. Sie erhalten die Drehverbinder für eine Vielzahl von Einsatzgebieten und mit ganz unterschiedlichen Eigenschaften. Auf Wunsch können die jeweiligen Baureihen der Anwendung angepasst werden.
Drehübertrager der Baureihe SPS
Für Flüssigkeiten und Gase geeignet.
Leistungsspektrum:
- Einkanalige Ausführung
- Druck bis zu 40 bar
- Maximale Drehzahl: 500 U/min
- Hohe Korrosionsbeständigkeit
- Kompakte Bauweise, geringes Gewicht
- Einkanalige Ausführung
- Anschlüsse: bis 1“
- Welle: Stahl, AISI 304
- Gehäuse: Aluminium anodisiert
- Vakuum: 30HG
Drehübertrager der Baureihe SCS
Speziell für den Einsatz in Lebensmittel und Pharma Industrie.
Leistungsspektrum:
- Drehübertrager in aseptischer Ausführung
- Erprobte Tri-clamp Anschlüsse
- Glatte Gehäuseoberfläche mit gerundeten Kanten
- Erfüllung der Hygiene Anforderungen garantiert
- Dichtungen sind Temperatur und Korrosionsbeständig
- Medien: Luft / Gase, Öl / Wasser / Chemikalien
- Maximaler Druck bis 15 bar
- Drehzahl maximal : 75 U/min
- Kanäle: 1
- Anschluss: bis 4“
- Material: Stahl AISI 316
- Temperatur: bis 135°C
- Zulassung: FDA / 3A
Drehübertrager der Baureihe LT
Der Ultraleichte und kompakte Drehübertrager.
Leistungsspektrum:
- Geringes Gewicht
- Kompakt
- Material Aluminium
- Vielfältiges Einsatzgebiet
- Medien: Luft / Gas / Öl
- 2 bis 24 Kanäle
- Für Druck und Unterdruck geeignet (reibungsarme Dichtungen)
- Drücke bis 40 bar (Vakuum bis 30 hg)
- Maximale Drehzahl: 500 U/min
- Anschlüsse für 1/8” oder 3/8“
Drehübertrager der Baureihe GP und GPS
Der Edelstahlgefertigte Drehübertrager für den universellen Einsatz.
Leistungsspektrum:
- Spezielle DynaSeal™ Dichtung garantiert Zuverlässigkeit
- Gehäuse und Welle sind aus Kohlenstoffhaltigem Stahl schwarz oxidiert
- Ausführung GPS wird komplett aus Edelstahl gefertigt
- Medien: Luft / Gase, Öl / Wasser / Chemikalien
- Maximaler Druck: 515 bar
- Maximale Drehzahl: 500 U/min
- Kanäle: 2-24
- Anschluß: bis 1“
- Vakuum: 30HG
Drehübertrager der Baureihe SE
Kompakter Drehübertrager für hohe Öldrücke.
Leistungsspektrum:
- Material hochfester Kohlenstoffstahl schwarz oxidiert
- Für Anwendungen mit sehr hohem Gasdruck bis 515 bar
- Geringer Platzbedarf
- Maximale Leistung
- 2 bis 24 Kanäle
- Maximale Drehzahl: 300 U/min
- Medien: Luft / Gas / Öl
- Durchlass: 4 SAE
- Einsatz: Marine und Offshore
- Vakuum: 30 HG
Drehübertrager der Baureihe HVH
Für Flüssigkeiten ( Fluide ) und Gase.
Leistungsspektrum:
- Aufbau ähnlich Baureihe SPS
- 2 bis 8 Kanäle wählbar
- Drücke bis 345 bar
- Maximale Drehzahl: 75 U/min
- Anschlüsse: bis 1,5“
- Welle: Stahl, AISI 304
- Gehäuse: Aluminium anodisiert
- Vakuum: 30HG
Drehübertrager der Baureihe HPS
Der Drehübertrager für hohe Drücke.
Leistungsspektrum:
- Aufbau komplett aus Edelstahl
- Für rauhe Umgebungen geeignet; Marine, Offshore
- Universell einsetzbar (Luft, Gase, Öle, Wasser, Chemikalien)
- Drücke bis zu 1375 bar
- 1 bis 16 Kanäle
- Komplett aus Edelstahl gefertigt
- Maximale Drehzahl: 50 U/min
- Medien: Luft / Gase, Öl / Wasser / Chemikalien
- Anschluß: bis 3/4“
- Dichtungen: Spezielle Materialien
Hier geht es zum Katalog servotecnica Schleifringe+Drehübertrager.
Bei Fragen zu dem Thema Schleifringe + Drehübertrager unseres Partners servotecnica oder weiteren Fragen kontaktieren Sie uns gerne! Kontakt oder 02058 ‐ 78 28 00 ‐ 0
