Verlässliche Lösung für
ein elegantes Leuchten-System

Aufgabenstellung

Die Firma InstaLighting entwickelt und fertigt seit über 20 Jahren integrierte Systeme aus Leuchten und Steuerungen für moderne Architekturbeleuchtung. Für OEMs bietet das Unternehmen individuelle Leuchtenkonzepte mit optimaler Prozessintegration. Schon 1998 wurden professionelle LED-Beleuchtungen realisiert, gefolgt von intelligenten Lichtsteuerungen und beispielsweise dem modularen Lichtbaukasten NoLimit. Das Leistungsspektrum reicht von der Verkehrsinfrastruktur, über naturnahes Licht für den Garten- und Landschaftsbau, urbane Räume im Stadtgebiet, hin zu individualisierten, kundenspezifischen Beleuchtungslösungen. Unter dem Slogan „Licht als Lösung“ firmiert das Unternehmen seit 2019.

Die neue formschöne Außenbeleuchtung OS4, basiert auf der Lichtplattform Elements. Diese gibt es in drei unterschiedlichen Baugrößen für eine Vielzahl von Anwendungsgebieten. InstaLighting suchte eine dem Design entsprechende Lösung in Form einer unauffälligen Kabeleinführung, durch die unterschiedliche Kabelgrößen geführt und abgedichtet werden können. Weitere Anforderungen an die Kabelverschraubung waren eine hohe Schutzart, eine lange Lebensdauer, eine für den Outdoor-Einsatz geeigneten Robustheit und eine einfache Montage.

Lösung

Umgesetzt wurden die Wünsche des Leuchtenherstellers mit der blueglobe M16 vom Kabelführungsspezialisten PFLITSCH. Damit lassen sich Kabel von 4 mm bis 11 mm Durchmesser und hohen Schutzarten IP68 und IP69 einführen. In eine OS4-Außenleuchte verbaut InstaLighting je zwei der kompakten Kabelverschraubungen für die getrennte Führung von Energie- und Datenkabel. Das bedeutet, die blueglobe kann sowohl dauernd unter Wasser getaucht als auch einem Druckwasser- / Dampfwasserstrahl ausgesetzt werden. Auch die Zugentlastung nach EN 62444 hat die höchste B Stufe erreicht, die Funktion der Lampe wird nicht durch versehentliches Herausziehen des Kabels unterbrochen. Außerdem garantiert die PFLITSCH Kabeleinführung eine  langlebige und zuverlässige Abdichtung.

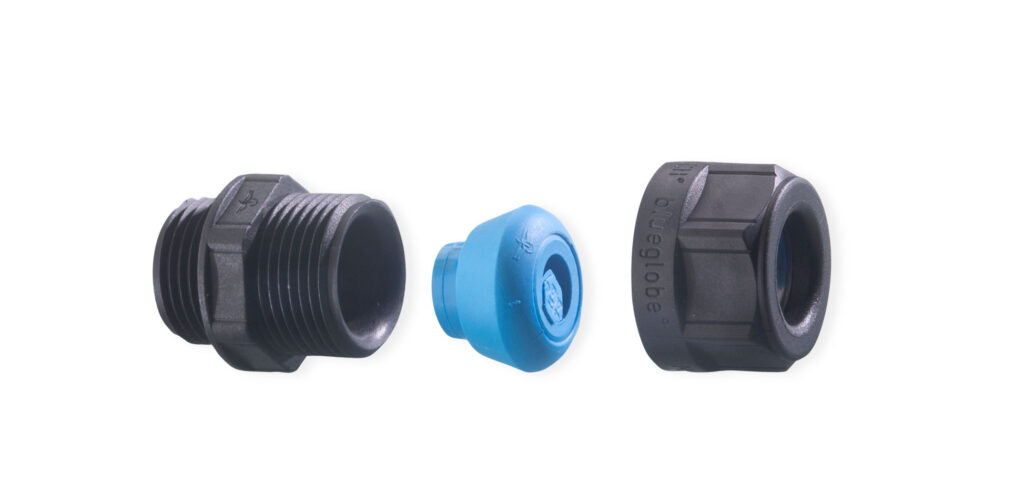

PFLITSCH blueglobe Kabelverschraubung

• Materialien: Messing, Edelstahl oder Kunststoff
• In den Größen M8 bis M85
• Für Kabeldurchmesser zwischen 1,5 mm bis 77 mm
• Dichteinsatz für Temperaturen -40 °C bis +130 °C
• Hohe Schutzart IP 68 (bis 15 bar) bzw. IP 69K
• Ex-, EMV-, Hygiene- und Hochtemperaturvarianten

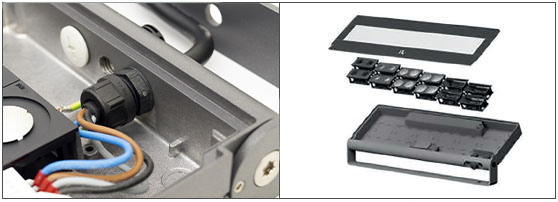

PFLITSCH blueglobe verbaut in der Außenleuchte OS 4
