Elektronische Temperaturregler

Elektronische Temperaturregelungssysteme dienen zur Steuerung von Heizkreisen für den Frostschutz, die Temperaturhaltung oder die Freiflächenbeheizung. Sie decken dank diverser Ausführungen mit vielfältigen Produktmerkmalen nicht nur kostengünstig alle Aufgabenstellungen rund um die Temperaturregelung ab, sondern ermöglichen auch eine kontinuierliche Überwachung der Heizkreisintegrität.

Jedes Modell bietet ein Digitaldisplay, einfache Konfiguration durch Bedientasten am Gerät sowie intelligente Kommunikation mit Hostrechnern oder Leitsystemen per Modbus-Protokoll.

Auch für Ihre Anforderungen findet sich in unserem Sortiment eine passende Lösung!

Überblick der elektronischen Thermostate

Elektronische Thermostate AT-TS-13 UND AT-TS-14

Die elektronischen Thermostate mit Anlegesensor AT-TS-13 und AT-TS-14 sind zur Temperatursteuerung von elektrischen Beheizungen im Nicht-Ex-Bereich geeignet. Der Temperatursollwert wird über ein, in den Gehäusedeckel eingelassenes, Fenster abgelesen. LEDs zeigen den Betrieb der Heizleitung, sowie Sensorstörungen, beispielsweise Drahtbruch oder Kurzschluss an. Ein 3 Meter langes Sensorkabel wird zur Temperaturerfassung mit PTC-Sensor verwendet, welches verkürzt, aber auch mittels eines Kabels mit einem Querschnitt von 2 x 1,5 mm² bis auf 100 m verlängert werden kann. Ein direkter Anschluss der Heizleitung ist über eine M25-Kabelverschraubung möglich. Anschlussgarnituren sind separat zu bestellen. Die Thermostate sind für 2 Temperaturbereiche erhältlich.

Leistungsspektrum elektronische Thermostate AT-TS-13 und AT-TS-14

Für den Nicht-Ex-Bereich, Außeneinsatz geeignet
Inklusive 3 m langem Sensorkabel
Betriebsspannung: 230 V AC +10 % -15 % 50/60 Hz
Max. Schaltstrom: 16 A, 250 V AC
Einstellbarer Temperaturbereich bei AT-TS-13: -5 °C bis +15 °C
Einstellbarer Temperaturbereich bei AT-TS-14: 0 °C bis +120 °C
Temperatureinstellungen Innenliegend
Einsatztemperaturbereich: -20 °C bis +50 °C
Schutzart: IP 65 gemäß EN 60529
Montage: Befestigungswinkel oder Wandmontage möglich

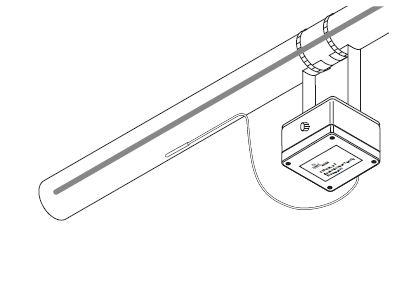

Elektronischer Thermostat ETS-05

Der elektronische Thermostat ETS-05 mit Anlege- und Umgebungstemperaturfühler ist ein elektronischer Thermostat zur präzisen Temperatursteuerung von Heizleitungen. Der ETS-05 ist in verschiedenen Versionen erhältlich: Der ETS-05-L2-E ist für Temperaturen bis zu 199 °C geeignet. Das Thermostat ETS-05-H2-E ist für Temperaturbereiche bis zu 499 °C geeignet. Dagegen ist der ETS-05-A2-E ein elektronisches Umgebungsthermostat mit einem Einstellbereich von 0 bis 49 °C. Die maximale Nennlast für alle der oben genannten Thermostate beträgt 32 A. Im Inneren des Gehäuses befindet sich ein digitaler Vorwählschalter, der eine exakte Temperatureinstellung ermöglicht. Die ETS-05 Thermostate sind mit einem Alarmrelais zur Fernüberwachung erhältlich. Außerdem ist der ETS-05 mit einer LED-Anzeige ausgestattet, um den Status des Thermostats (ein-/ausgeschaltet), der Heizleitung (ein-/ausgeschaltet) und des Fühlers anzeigt. Bei einem Ausfall des Fühlers kann der elektronische Thermostat die Heizleitung, je nach den individuellen Anforderungen, ein- bzw. ausschalten.

Leistungsspektrum elektronischer Thermostat ETS-05

Anwendung: ETS-05-L2-E: Anlegeregelung, ETS-05-H2-E: Anlegeregelung, ETS-05-A2-E: Umgebungssensor
Anwendungsbereiche: ETS-05-L2-E: EX-Bereiche: Zone1, Zone 2 (Gas), ETS-05-H2-E: Zone21, Zone 22 (Staub), ETS-05-A2-E: Nicht-Ex-Bereiche
Temperaturbereiche: ETS-05-L2-E: 0 bis 199 °C, ETS-05-H2-E: 0 bis 499 °C, ETS-05-A2-E: 0 bis 49 °C
Schutzart: IP66
Mit Anlege- und Umgebungstemperaturfühler
Maximale Nennlast: 32 A
Alle ETS-05 Thermostate sind mit einem Alarmrelais zur Fernüberwachung erhältlich
Inklusive LED-Statusanzeige

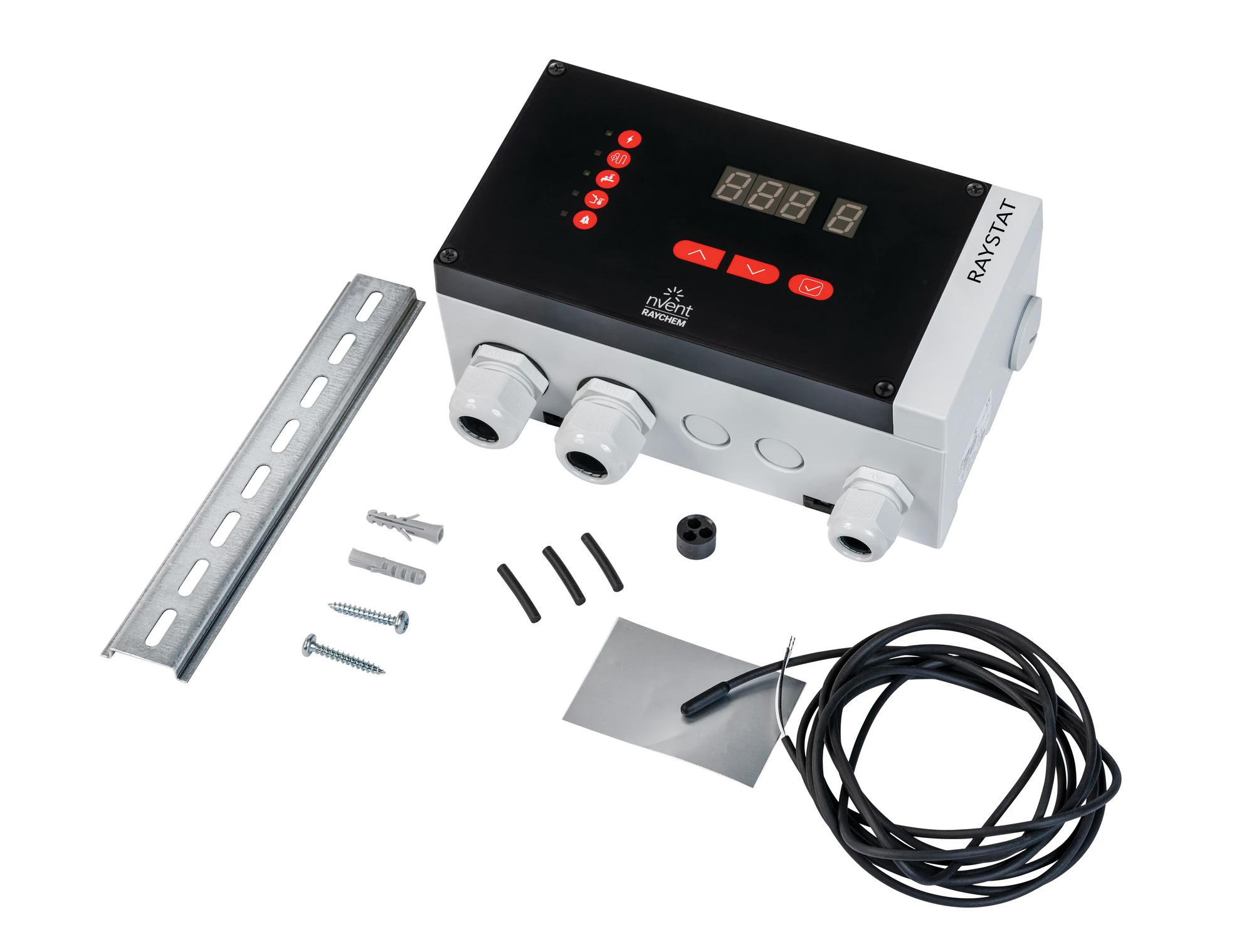

Elektronischer Thermostat RAYSTAT V5 Control Unit

Der elektronische Thermostat RAYSTAT V5 ist ein elektronischer Leitungsmessungs- oder proportionaler Umgebungssensorregler (PASC) für selbstregulierende Frostschutz-Heizbänder in nicht Ex-Bereichen. Die Anwendung ist für Frostschutz an Rohrleitungen und Temperaturhaltung fetthaltiger Abwässer gedacht, sowie für den Betrieb mit den selbst regelnden nVent RAYCHEM Heizbändern konzipiert. Der elektronische Thermostat RAYSTAT V5 kann im freien an eine Wand montiert werden und ist einfach eingerichtet und programmiert. Das Thermostat ist ein flexibler Regler für die Messung der Temperatur an Rohrleitungen oder in der Umgebung und bestimmt die Zykluszeit, in der die Heizkabel mit Strom versorgt werden. Das führt zu Energieeinsparungen. Der RAYSTAT V5 Thermostat ist mit einem Alarmrelais mit Umschaltkontakt ausgestattet, um Leistungs-, Temperatur- oder Kommunikationsprobleme zu melden. Außerdem überwacht er die Rohrtemperatur mit Über- sowie Untertemperaturalarm. Zudem kann der Regler vor der endgültigen Installation individuell eingerichtet werden.

Leistungsspektrum elektronische Thermostat RAYSTAT V5

Flexibler Regler, Temperaturregelung von Frostschutz an Rohrleitungen und Temperaturerhaltung von Abwassersystemen
Einfache Einrichtung und Programmierung, auch individuell konfigurierbar im stromlosen Zustand
Rohrtemperatur- sowie Umgebungstemperaturmessung
Proportionale Umgebungstemperatursteuerung, Algorithmus für verbesserte Energieeinsparungen bei Außentemperaturerfassung
Alarmrelais mit Umschaltfunktion bei Störungen, Temperatur- oder Kommunikationsproblemen
Rohrtemperaturüberwachung mit Über- sowie Untertemperaturalarm
Betriebsspannung: 230 VAC (+10 % bis 15 %); 50/60 Hz
Betriebstemperatur: -40 °C bis +40 °C Umgebungstemperatur
Schutzart IP 65
An der Wand montierbar, für den Außenbereich geeignet (wettergeschützt), mit montierbarer DIN Hutschiene 35 mm (im Lieferumfang erhalten)

Elektronischer Thermostat TCONTROL-05

Der elektronische Einkanal-Regler TCONTROL-05 ermöglicht durch zentrale Überwachung, eine genaue Temperaturregelung für einzelne Heizkreise. Der elektronische und kompakte Temperaturregler ist zur Schaltschrankmontage geeignet und hat zwei Displays. Während das eine Display für den Prozesstemperaturwert ist, zeigt das zweite Display den Sollwert an. Die Einrichtung und Programmierung ist einfach, da währenddessen Hilfen und Hinweise angezeigt werden. Optional kann der Regler auch mit einer benutzerfreundlichen Software von nVent RAYCHEM auch vom PC aus konfiguriert werden. Der Regler ist von Werk aus als EIN-/AUS-Regler konfiguriert. Er eignet sich für die meisten Beheizungsanwendungen. Individuelle Steueralgorithmen können vom Anwender konfiguriert werden. Der Regler ist in unterschiedlichen Hardwareausführungen erhältlich, einmal mit einem Relaisausgang zum Ansteuern von elektromechanischen Relais, sowie als elektronischer Lastrelais (SSR) oder als Variante TCONTROL-05/MA mit Analogausgang z. B. für Thyristoren. Der Temperatursensor wird laufend auf Störungen überwacht, um bei Unterbrechungen oder einem Kurzschluss direkt Alarm zu schlagen. Bei Auftreten einer Störung wird der Ausgang, je nach Benutzereinstellungen, auf einen Zustand (Ein/Aus) geschaltet.

Leistungsspektrum elektronischer Thermostat TCONTROL-05

Anwendung: Für den Schaltschrank, zur präzisen Temperaturüberwachung einzelner Heizkreise
Für Nicht-Ex-Bereiche, innen (Montage in Schaltschranktür)
Zulassungen/Zertifizierungen: Elektrische Sicherheit nach DIN EN 61010-1 Überspannungskategorie II, Verschmutzungsgrad 2 EMV nach DIN EN 61326-1, Klasse A (industrielle Anforderungen)
Datensicherung: Nichtflüchtiger Speicher (EEPROM). Kein Datenverlust bei Stromausfall oder Außerbetriebnahme
Anzeige: 2 18-Segment LCD-Anzeigen
Regelungsverhalten: Vom Benutzer wählbar: Ein/Aus, P, PI, PD oder PID mit Selbstoptimierung
Spannungsversorgung und Leistungsaufnahme: 110 bis 240 V AC -15/+10%, 48 bis 63 Hz; ~4.1 VA
Schutzart: Nach DIN EN 60529, frontseitig IP 65, rückseitig IP 20
