Überspannungsschutzlösungen für industrielle Anwendungen

Raycap bietet die Möglichkeit maßgefertigte Überspannungsschutzlösungen für industrielle Anwendungen zu entwickeln, zu produzieren und zu liefern, die jede spezifische Anwendung und Anforderung des Kunden gewährleistet.

Raycap ist ein privat geführter Anbieter von Technologielösungen mit Produkten und Dienstleistungen zum Schutz von einsatzkritischen Betriebsanlagen. In den Bereichen Solarenergie, Windenergie, Transport, Telekommunikation, Notstromnetze & Datenzentren, Wasser– und Abwasseraufbereitungsanlagen, Wasserkraftwerke, Bergbau, Öl– und Gasanwendungen, Stromverteilungsnetzwerke, Industrielle Automatisierung & Robotik finden die Überspannungsschutzlösungen Anwendung.

Strikesorb-Baugruppen

Baugruppen: Strikesorb 80, Strikesorb 35, Strikesorb 40, Strikesorb 30.
Die innovative Strikesorb-Technologie ist speziell auf den Schutz von Komponenten vor Blitzschlag ausgerichtet und wurde für den Einsatz in Wechsel- und Gleichspannungsanwendungen entwickelt und getestet. Mit Strikesorb-Baugruppen können Erstausrüster (OEMs) Systeme wie Motorsteuerungen, variable Frequenzantriebe und andere industrielle Systeme effektiv integrieren. Strikesorb-Baugruppen können maßgefertigt und praktisch beliebigen Schrankdimensionen angepasst oder als Zusatz zu bestehenden Anlagen konfiguriert werden.

Raycap Strikesorb 80, Strikesorb 35, Strikesorb 40, Strikesorb 30

Leistungsspektrum Strikesorb-Baugruppen:

  • Sicherheitsbestimmungen von IEC 61643-11 und UL 1449 4th Edition
  • Strikesorb 35 wird laut EN 50539-11 IEC als „Type 1 Component Assembly“ und laut UL 1449 4th Edition als „Type 2 Component Assembly“ klassifiziert
  • Die Strikesorb 35-Module sind speziell für Gleichspannungssysteme konzipiert
  • Strikesorb verbessert in jeder Anwendung die Verfügbarkeit der Systeme, die sie schützen
  • Patentierte Technologie (innovatives SPD-Design)
  • Wartungsfrei
  • Hohe Überspannungsfestigkeit
  • Hohe Kurzschlussfestigkeit
  • Beste Anlagengesamtschutz
  • Sicherstes SPD
  • Zertifizierte Konformität mit internationalen Standards
  • Lange Lebensdauer und Garantie

RayDat-Schutz

RayDat-Überspannungsschutzgeräte für Daten- und Signalübertragungssysteme liefern einen unübertroffenen elektrischen Schutz für Signalleistungsanwendungen. Die Produkte erfüllen die unterschiedlichen Anforderungen industrieller- und anderer Signalschutzanwendungen. RayDat-Produkte sind für verschiedene Betriebsspannungen und Konfigurationen und laut den neuesten Industriestandards und Zertifizierungen erhältlich.

RayDat NET 6 PoE

Das RayDat NET 6 POE soll Local Area Networks (LAN) vor Überspannungen und elektrostatischen Entladungen schützen, die durch das Schalten von Transienten in Gebäuden entstehen. LAN-Systeme sind besonders anfällig für solche Störungen, da sich lange Kabellängen oft wie Antennen für solche atmosphärischen Störungen verhalten.

Raycap RayDat NET 6 PoE

Leistungsspektrum RayDat NET 6 PoE:

  • IEC/EN Kategorie: D1/C1/C2/C3
  • Schutz: All 4 Pairs
  • Spannung: 48 V DC
  • Maximale Betriebsspannung: 50 V
  • Frequenzbereich: 250 MHz, up to Cat 6, PoE Compatible
  • Ableitvermögen: In: 10 kA, Iimp: 1 kA
  • Gehäuse: UTB In-line Patch, DIN Schienenmontage
  • Klemmen: RJ45, Shielded
  • Gehäuseausführung: Compact
  • Konformität: IEC/EN 61643-21UL 497B 4. Auflage

RayDat NSB 3 LF + RayDat NSB 3 – Digitale Systeme – Narrow Line

Bussysteme sind für den Austausch von Informationen zwischen Geräten in modernen Smart Buildings, Büros und Fabriken von großer Bedeutung. Mit der steigenden Anzahl von digitalen Geräten wird es immer wichtiger, diese kritischen Systeme vor Überspannungen zu schützen. Die Überspannungsschutzgeräte der Serie RayDat NSB 3 wurden zum Schutz von Feldbussystemen entwickelt. Diese Produkte sind für Anwendung gedacht, bei denen es zu hohen Erdpotentialen kommen kann, beispielsweise in der Nähe von elektrischen Bahnen.

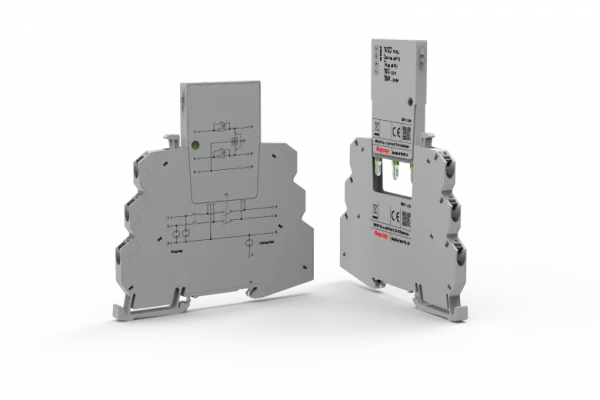

Raycap, Narrow Line RayDat Bussysteme Series small

Leistungsspektrum RayDat NSB 3 LF und RayDat NSB 3:

  • Schmale Bauform: Nur 6,2 mm
  • Schützt auch bei hohen Überspannungen
  • Varianten mit direkter sowie indirekter Erdung verfügbar
  • Die Kommunikation bleibt beim Modulaustausch aktiv (Hot Swapping)
  • Schnelle Verdrahtung mit Quick-Connect Anschlüssen
  • Feldbussysteme (CAN-Bus, Profibus DP, RS 232/V.24 m, RS485, Sinec L2)

RayDat NMU Serie – Überwachungseinheiten – Narrow Line

Der Status von bis zu 50 Überspannungsschutzgeräten wird von der Überwachungs-Sendeeinheit – RayDat NMU TX und der Überwachungs-EmpfangseinheitRayDat NMU RX überprüft. LEDs in den Überwachungseinheiten geben Auskunft über den Zustand des Systems. Zur Überwachung des Status der einzelnen SPDs wird ein gerichteter Lichtstrahl ausgesendet. Im Falle eines Fehlers erfolgt eine Unterbrechung dieser SPD und das NMU System bestätigt einen Defekt.

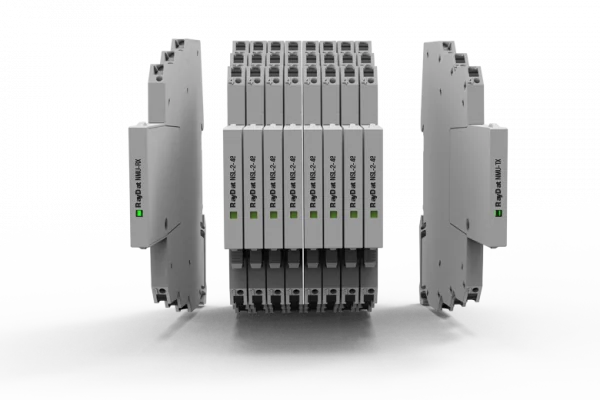

Raycap, Narrow Line Überwachungseinheiten RX + TX

Leistungsspektrum RayDat NMU Serie:

  • Schmale Bauform: Nur 6,2 mm
  • Bis zu 50 SPDs können mit einem Paar NMUs überwacht werden.
  • SPD-Ausfälle werden von der Empfangseinheit erkannt
  • Jeder SPD verfügt über eine eigene LED-Anzeige zur schnellen Erkennung eines Defektes
  • Einsetzbar in Systemen von 6 bis 36 V DC
  • Schnelle Verdrahtung mit Quick-Connect Anschlüssen

RayDat NPS 2 Serie – DC-Stromversorgungssysteme – Narrow Line

Die RayDat NPS 2 Serie wurde zum Schutz von Stromversorgungen entwickelt. Der Schutz erfolgt durch eine Kombination aus Gasentladungsröhre (GDT) und Metalloxidvaristor (MOV). Die RayDat Narrow Line Serie bietet Schutz in Anwendungen mit Kommunikationsprotokollen, die sowohl Strom- als auch Signalleitungen erfordern, wie CAN-Bus oder DeviceNet.

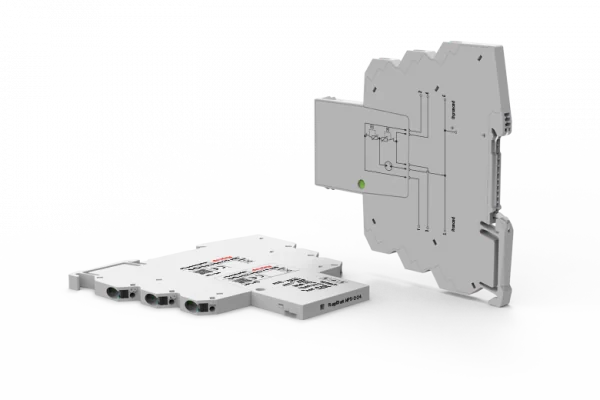

Raycap, Narrow Line RayDat NPS 2 Serie, DC Stromversorgungssysteme

Leistungsspektrum RayDat NPS 2 Serie:

  • Schmale Bauform: Nur 6,2 mm
  • Hohe Überspannungsfestigkeit
  • Geeignet für AC- und DC-Netze
  • Die Anschlussleitungen bleiben beim Modulaustausch aktiviert (Hot Swapping)
  • Schnelle Verdrahtung mit Quick-Connect Anschlüssen
  • PoE – Stromversorgungsleitungen für Strom über Signalleitungen und leistungsstarke Signalleitungen

RayDat NSL 2 LF + RayDat NSL 2 – Signalleitungen – Narrow Line

Raycap bietet verschiedene Überspannungsschutzgeräte für eine Vielzahl von analogen Signalleitungen an. In der Industrie werden analoge Signale häufig in Steuerungssystemen für Sensoren und Messsystemen verwendet. Diese leistungsstarken Überspannungsbarrieren verfügen über Grob- und Feinschutzstufen und bieten Längs- sowie Querüberspannungsschutz. Verschiedene Sensoren wie Temperatur-, Druck-, Füllstands- sowie Positionssensoren erzeugen analoge Signale. Diese liefern kontinuierlich, genaue Informationen über die jeweiligen gemessenen Parameter. Die Analogsignalschutzprodukte von RayDat können aufgrund ihrer internen Konfiguration auch hochfrequntierte Signale schützen.

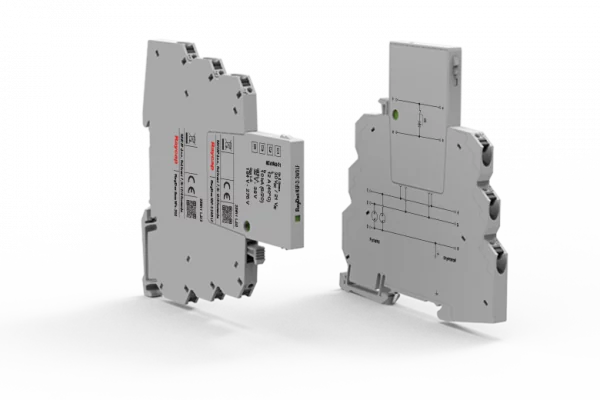

Raycap, Analoge Systeme, Narrow Line, RayDat NSL

Leistungsspektrum RayDat NSL 2 LF + RayDat NSL 2:

  • Schmale Bauform: Nur 6,2 mm
  • Schützt auch bei hohen Überspannungen
  • Varianten mit direkter und indirekter Erdung verfügbar
  • Die Kommunikation bleibt beim Modultausch aktiv (Hot Swapping)
  • Schnelle Verdrahtung mit Quick-Connect Anschlüssen
  • Stromversorgungsleitungen für die Stromübertragung über die Signalleitungen und leistungsstarke Signalleitungen

RayDat SLH-2-Serie

Diese effizienten Überspannungslösungen enthalten sowohl Grob- als auch Feinschutzstufen und bieten Längs- und Querüberspannungsschutz. Eine schraubenlose Anschlussmöglichkeit erlaubt eine schnellere Installation und ist für viele RayDat-SPD-Lösungen lieferbar.

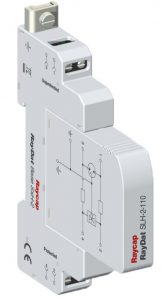

Raycap RayDat SLH-2-Series

Leistungsspektrum RayDat SLH-2-Series:

  • IEC/EN Kategorie: D1/C1/C2/C3
  • Schutzart: Längs, quer
  • Schutz: 3 Klemme GDT
  • Spannungen: 5, 12, 15, 24, 30, 48, 60, 110 V DC
  • Frequenzbereich: 30 MHz
  • Überspannungen: In: 10 kA, Imax: 20 kA, Iimp: 2.5 kA
  • Serienlaststrom: 1 A
  • Gehäuse: DIN 43880 2/3 TE, DIN Rail Mount
  • Anschlüsse: Verseilt uf 4 mm2
  • Gehäuse: Modular Design
  • Konformität: IEC/EN 61643-21

Pro ALARM II – SPD-Überwachungslösung

Der ProALARM II ist eine Informationsschnittstelle und zeigt an, ob ein Überspannungsschutzgerät ausgetauscht werden muss. Sie kann ohne Probleme auf der gleichen Tragschiene neben dem SPD installiert werden. Der ProALARM II selbst sowie die Fernmeldekontakte des Überspannungsschutzgerätes werden miteinander verbunden. Wenn das Überspannungsschutzgerät ausfällt, ist ein lautes Signal zu hören und es blinkt die rote LED auf. Bei Betätigung der Taste am Gerät wird der Alarmton ausgeschaltet. Die LED bleibt allerdings so lange eingeschaltet, bis das SPD ausgetauscht ist.

Raycap Überwachungslösung ProAlarm II

Leistungsspektrum ProALARM II

  • SPD-Überwachungsschutzgerät
  • Anwendungsgebiet: Haupt- und Unterverteilung
  • Montageart: 35 mm Hutschiene
  • Nennspannung (AC): 110 V – 230 V
  • Signalisierung über Ton und LED
  • Zertifizierung: RoHS, CE

ProTec 60 Serie

Raycap hat die ProTec 60-mm-Sammelschienenserie entwickelt. Diese Überspannungsschutzserie reduziert die Installationszeit und den Platzbedarf. Die ProTec 60 Serie ermöglicht außerdem eine schnelle sowie einfache Installation. Die kürzeren Verbindungskabel verbessern das Spannungsschutzniveau und bieten deshalb einen optimalen elektrischen Schutz für Ihre Anlage.

Raycap ProTec 60 Serie

Leistungsspektrum ProTec 60 Serie

  • Für TN-C, TT und TN-S Netzsysteme
  • Stecker mit Überspannungsschutz; Typ 1, Typ 2 und Typ 2 mit integrierter Sicherung erhältlich
  • Produkttyp ProTec 60 T1H – Leckstromfreie Variante
  • Produkttyp ProTec 60 T2F – mit integrierter Vorsicherung
  • Visuelle Statusüberwachung von SPD und Sicherung (T2F) über Fernsignalisierung möglich
  • Verwendbar mit einer Vielzahl von Sammelschienenbreiten und -dicken
  • Geringere Installationskosten und weniger Platzbedarf
  • Kürzere Verdrahtungszeit und minimierte Komplexität
  • Schnelle und einfache Installation dank steckbarem Konzept
  • Kürzere Verbindungen verbessern den gesamten Spannungsschutzpegel

ProTec T1SF Serie mit integrierter Vorsicherung

Die neue ProTec T1SF-Serie von Raycap basiert auf der patentierten PGDT-Technologie (Phase Gas Discharge Tube). Die Serie beinhaltet einen integrierten Überspannungsschutz. Die Produkte sorgen für eine sichere Abschaltung bei Überhitzung und eine sichere thermische Fehlerstromabschaltung in Netzen mit prognostizierten Strömen von nur 300 A und bis zu 75.000 A. Außerdem bieten SPDs, in Netzen mit möglicherweise zu erwartenden höheren Strömen und aufgrund der koordinierten Auslösecharakteristik der thermischen Abtrennvorrichtung sowie der integrierten Sicherung, einen verbesserten Sicherheits- und Fehlerstromschutz.

Raycap ProTec T1SF Serie

Leistungsspektrum der Raycap ProTec T1SF-Serie

  • Patentierte Phase-GDT-Spannungsschalttechnik
  • Integrierte Backup-Sicherung
  • Leckstromfreies Produkt für die Installation im Vorzählerbereich
  • Kürzere Anschlussleitungen – niedriger Schutzpegel
  • Geringerer Platzbedarf
  • Geringere Kosten
  • Schnellere Montage – bei den Varianten 3+0 und 3+1 gibt es nun einen Sockel, der 8 Teilungseinheiten breit ist
  • Weniger Verdrahtungsaufwand und weniger Komplexität
  • Zuverlässige Abtrennvorrichtung
  • Visualisierung des Gerätestatus, auch aus der Ferne möglich
  • Kurzschlussstromfestigkeit bis zu 100 kA*
    *Laut VDE bis 75 kA zertifiziert, 100 kA zusätzlich von VDE getestet.

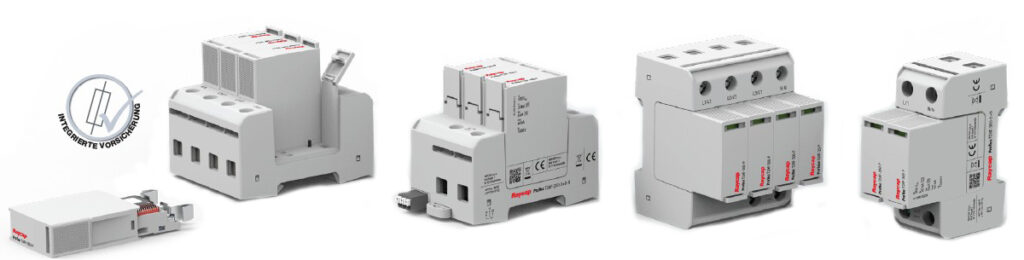

ProTec T2F mit integrierter Vorsicherung

Das ProTec T2F Kombigerät für den Überspannungsschutz mit integrierter Vorsicherung wurde speziell für größere Fabriken und Industrieanlagen entwickelt. Mit der Hilfe des neuen Überspannungsschutzes ProTec T2F mit integrierter Vorsicherung können Industrieanlagen zuverlässig vor Schäden durch Überspannungen geschützt und Produktionsstillstände vermieden werden.

Raycap, ProTec T2F Serie

Leistungsspektrum der ProTec T2F Serie

  • Integrierte Vorsicherung
  • Maximaler Ableitstoßstrom 40 kA (8/20 µs)
  • Nennableitstoßstrom 20 kA (8/20 µs)
  • Schutzpegel 1.500 V
  • Entspricht der IEC-Klasse II nach IEC 61643-11

Hier geht es zu den Datenblättern & Katalogen von Raycap.
