Überspannungsschutzlösungen für die Gebäudeinfrastruktur

Es besteht praktisch in jedem Gebäude, unerheblich, ob privat oder gewerblich, die Pflicht einen professionellen Überspannungsschutz zu installieren. Alle Anlagen, die nach dem 14.12.2018 in Betrieb genommen werden, müssen nach neuem Standard geplant und errichtet werden. Raycap bietet speziell für die verschiedensten Anwendungsfälle, beispielsweise Gefahr von Leib und Leben in Sicherheitsanlagen, in OP-Räumen, in medizinische Gebäuden, Ausfall öffentliche Dienste, Museen, Banken, Hotels, Gewerbe/Industrien und Personenansammlungen wie Schulen, Parkhäuser, Büros, Kaufhäuser etc., abgestimmte Schutzgeräte. Die Überspannungsschutzlösungen sind einfach und kinderleicht zu installieren. Auch eine Nachrüstung in Bestandsanlagen ist sichergestellt.

ProTec 60 Serie

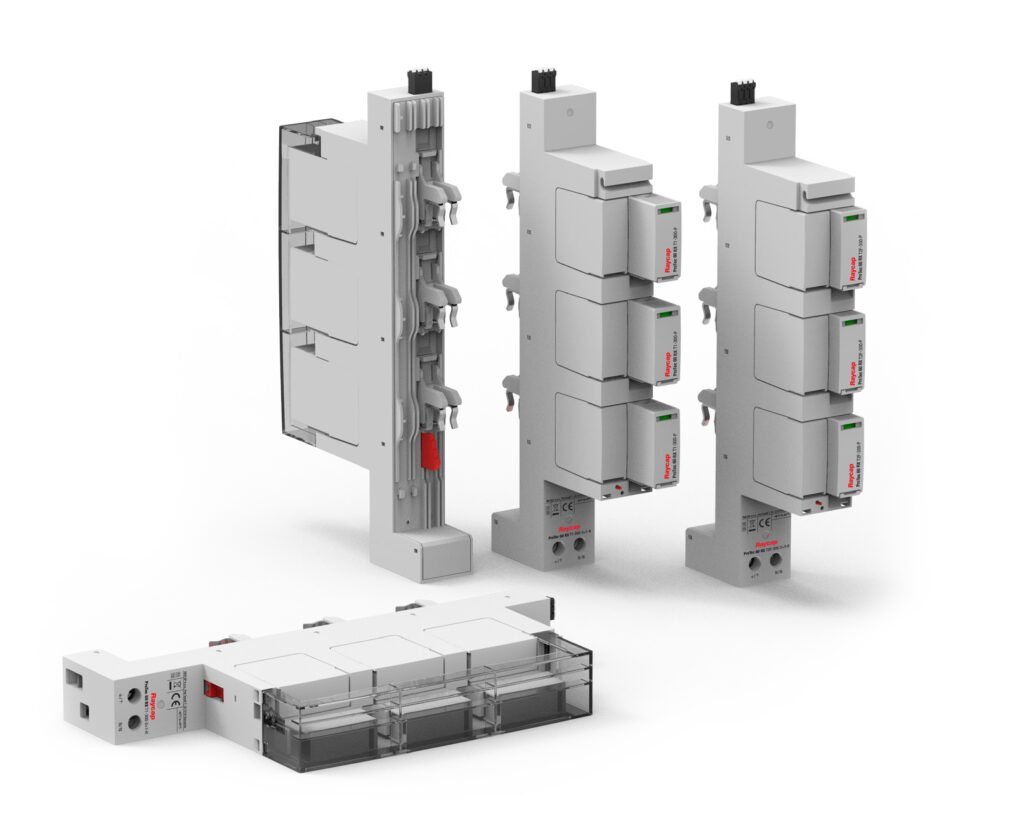

Raycap hat die ProTec 60-mm-Sammelschienenserie entwickelt. Diese Überspannungsschutzserie reduziert die Installationszeit und den Platzbedarf. Die ProTec 60 Serie ermöglicht außerdem eine schnelle sowie einfache Installation. Die kürzeren Verbindungskabel verbessern das Spannungsschutzniveau und bieten deshalb einen optimalen elektrischen Schutz für Ihre Anlage.

Leistungsspektrum ProTec 60 Serie

• Für TN-C, TT und TN-S Netzsysteme
• Stecker mit Überspannungsschutz; Typ 1, Typ 2 und Typ 2 mit integrierter Sicherung erhältlich
• Produkttyp ProTec 60 T1H – Leckstromfreie Variante
• Produkttyp ProTec 60 T2F – mit integrierter Vorsicherung
• Visuelle Statusüberwachung von SPD und Sicherung (T2F) über Fernsignalisierung möglich
• Verwendbar mit einer Vielzahl von Sammelschienenbreiten und -dicken
• Geringere Installationskosten und weniger Platzbedarf
• Kürzere Verdrahtungszeit und minimierte Komplexität
• Schnelle und einfache Installation dank steckbarem Konzept
• Kürzere Verbindungen verbessern den gesamten Spannungsschutzpegel

ProBloc T1SG

Durch den neuen ProBloc T1SG werden intelligente Zähler, EV-Ladeanwendungen sowie andere Applikationen mit empfindlicher Elektronik, die in unmittelbarer Nähe des Hausanschlusses sind, geschützt. Er entspricht den Anforderungen für die Installation im Vorzählerbereich. Zusätzlich verfügt der ProBloc T1SG über Typ-1-SPDs mit einem Nennwert limp von 7,5 kA oder 12,5 kA sowie über ein leckstromfreies Design. Das einzigartige Produktdesign kontrolliert und begrenzt Ströme auf vernachlässigbare Werte. Der ProBloc T1SG bietet Schutz gegen Überspannungen und hat eine Zertifizierung gemäß IEC/EN Typ 1+2+3.

Leistungsspektrum ProBloc T1SG

• Typ 3 zertifiziert; geeignet für den Schutz von Applikationen mit empfindlicher Elektronik
• Leckstromfreies Design – kann vor dem Stromzähler installiert werden
• Geringe Durchlassenergie – in der Nähe des SPD installierte Geräte sind immer geschützt
• Universelles Energiemanagement, kompatibel mit jeder Anlage, unabhängig von nachgeschalteten Geräten
• Zertifizierung gemäß IEC/EN Typ 1+2+3
• Verfügt über Typ-1-SPDs mit einem Nennwert limp von 7,5 kA oder 12,5 kA

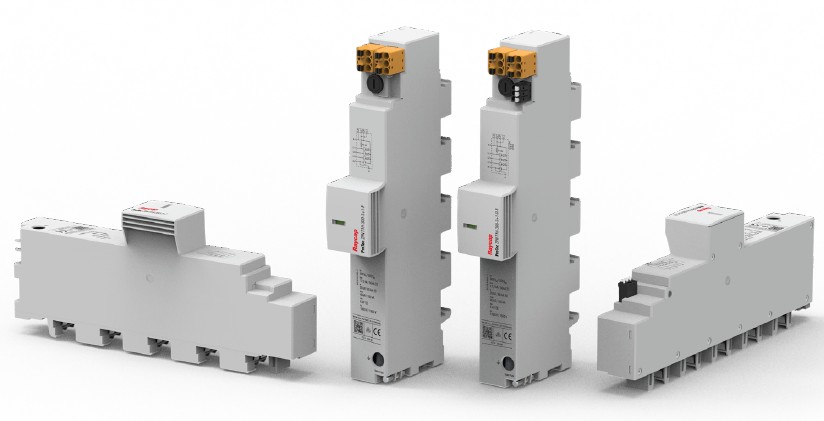

ProTec ZPN T1H Reihe

Die ProTec ZPN T1H Überspannungsschutzserie unseres Partners Raycap überzeugt mit platzsparendem Design sowie integrierter Vorsicherung. Sie ist speziell für die Installation in Gebäuden gemäß VDE 0100-443/-534 und VDE-AR-N 4100:2019-04 entwickelt worden.  Die vielseitige ProTec ZPN Serie passt in viele Arten von Zählerschränken durch ihre 40 mm Sammelschienen Lösung. Es werden beim Einbau keine Werkzeuge benötigt. Das Design des Produktgehäuses verhindert Fehlpositionierungen und lässt sich nahtlos auf ein 5 mm – oder 10 mm Sammelschienensystem anpassen.

Leistungsspektrum ProTec ZPN T1H:

• Universelle Anwendung in allen Hauptverteilerschränken
• Kompaktes Design (36 mm)
• Für 40 mm Sammelschienensystem konzipiert

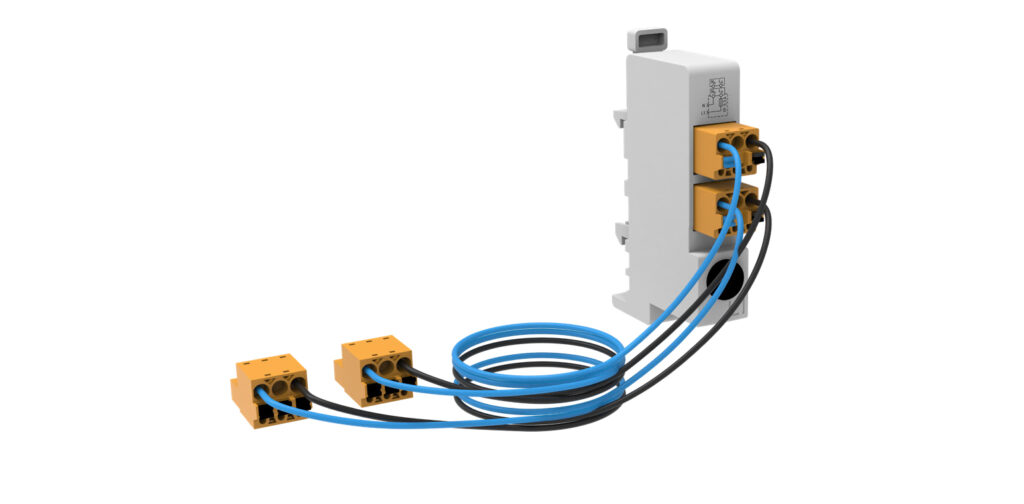

• Integrierter geschützter Ausgang für Zusatzgeräte
• Fernmeldekontakt (RC) für die SPD-Überwachung
• Leckstromfrei (Ausführung 12,5 kA und 7,5 kA)
• Zuverlässige mechanische Anzeige des Lebensdauerendes (EOL)
• Eine Ersatzsicherung im Lieferumfang inbegriffen

ProTec ZPN T1H mit ProAcc ZP-TB Eingangsklemmenblock

Der vielseitige ProTec ZPN T1H ist mit einem Eingangsklemmenblock, dem ProAcc ZP-TB und Einspeisung auf die Sammelschiene erhältlich. Der Sammelschienen Clip sorgt für eine sichere und permanente Positionierung auf der Sammelschiene. Die beste Lösung für Installationen auf 40 mm – Sammelschienen.

Leistungsspektrum ProTec ZPN T1H mit ProAcc ZP-TB:

• Universelle Anwendung in allen Hauptverteilerschränken
• Eingangsklemmenblock und Anschluss für die Einspeisung auf Sammelschienen
• Sichere und permanente Positionierung
• Platzsparende Lösung, bei Kombination von beiden Geräten ergibt sich eine Gesamtbreite von 47 mm.
• Die beste Lösung für Installationen auf 40 mm  – Sammelschienen

ProTec ZPS T1H Serie

Der Überspannungsschutz ProTec ZPS Surge Protection Device (SPD) von Raycap ist insbesondere für Installationen in Gebäuden, Wohnungen, Gewerbe und Leichtindustrie gemäß VDE 0100-443/-534, wie sie seit Dezember 2018 für Neuinstallationen verbindlich vorgeschrieben sind, gedacht. Der Einbau erfolgt steckbar auf der 40 mm-Stromschiene.

Leistungsspektrum ProTec ZPS T1H:

• Für 40 mm Stromschiene
• Universell auf 5 mm und 10 mm Sammelschiene aufrastbar
• Phasenabgriff = Kosten und Platz sparend
• Fernmeldekontakt/Fernüberwachung = lässt sich durch Remote Monitoring in ein Smart Home einbinden
• Universelle Installation zwischen 2 SLS-Schaltern
• Leckstromfrei zertifiziert Typ 1 SPD (Iimp) für 12,5 kA und 7,5 kA
• Für die Installation im Vorzählerbereich

ProTec Hybrid-Überspannungsschutzlösungen

Mit den ProTec Hybrid-Überspannungsschutzlösungen mit gasgefüllter Funkenstreckentechnologie bietet Raycap neben den Standardanwendungen ein erweitertes Lösungsportfolio für die private und gewerbliche Gebäudeinfrastruktur.

Leistungsspektrum ProTec Hybrid-Überspannungsschutzlösungen:

• Installation im Vorzählerbereich schnell und einfach
• Neuartige thermische Abtrennvorrichtung
• Leckstromfrei
• Netzfolgestromfreiheit
• VDE Zertifiziert
• Periodisches Überprüfen der Schutzfunktion nach IEC 62305
• Kompatibel zu bestehenden Anlagen und vorhandenen Geräten
• Schnelle Verdrahtung des Fernmeldekontakts (Steckkontakttechnik)

ProTec T1H / T1HS

Leistungsspektrum ProTec T1H / T1HS:

• Für Blitzschutzklasse I/II mit 50 kA (10/350 µs)
• Einfache Montage
• Leckstromfrei
• Funktionsanzeige und Fernmeldung
• Wartungsfrei

ProTec T2H

Leistungsspektrum ProTec T2H:

• IEC/EN Typ 1+2
• In / Imax=20 kA / 50 kA (8/20 µs)
• Hochleistungs-GDT / MOV
• Leckstromfrei
• Netzfolgestromfrei
• Wartungsfrei

ProTec T1-PV 3+0

Leistungsspektrum ProTec T1-PV 3+0:

• String-Kasten, Inverter
• Schutzpfade: (+) – PE, (-) – PE, (+) – (-)
• Ableitvermögen: ITotal =bis 12,5 kA (10/350 μs) ITotal =bis 50 kA(8/20 μs)
• EN/UL-Kategorie: Typ 1+2 / Typ 1CA
• Technologie: Hochleistungs-Metalloxid-Varistor
• Gehäuseausführung: Steckbar
• Konformität: EN 50539-11:2013+A1:2014UL 1449 4th Edition

ProBloc EV T2 V

Der Blitz- und Überspannungsschutz ProBloc EV T2 V ist eine kompakte mehrpolige SPD mit Kabeln für den Einsatz in EV-Ladestationen (AC). Der Blitz- und Überspannungsschutz wird eingesetzt, um Personen, Fahrzeuge und die Station selbst vor Schäden durch Überspannungsereignisse zu schützen. ProBloc EV T2 ermöglicht eine V-Verdrahtung zur In-Line-Installation und hat ein kompaktes Design von nur 35 mm, sodass es perfekt für die kleinsten Ladestationen geeignet ist. Die Montage ist direkt auf Hutschiene (nur 2TE-Breite erforderlich) oder auch für die direkte Montage auf der Rückwand geeignet.

Leistungsspektrum ProBloc EV T2 V:

• Ermöglicht V-Verdrahtung zur In-Line-Installation
• Kompaktes Design, 35 mm Breite, damit auch für die kleinsten AC EV-Ladestationen geeignet
• Typ 2 + 3 SPD
• Ableitvermögen bis zu 20 kA (L-N) und 40 kA (N-PE)
• Kurzschlussstromfestigkeit 10 kA
• Montage direkt auf Hutschiene (nur 2TE-Breite erforderlich) oder direkte Montage auf der Rückwand
• Verfügt über FastOn Anschlussklemmen. Isolierte Anschlussleitungen können (optional) mitgeliefert werden

MPE-Mini und Mini LED

Leistungsspektrum MPE-Mini und Mini LED:

• Verteilungsnetze: TN-S
• Schutzpfade: L – PE, L -N, N -PE
• Ableitvermögen: Uoc / Icw=6 kV / 3 kA
• IEC/EN-Kategorie: Typ 3 / Class III
• Technologie: Metalloxid-Varistor und Gasgefüllte Funkenstrecke
• Vorteile: Signaltongeber; LED
• Gehäuseausführung: Kompakt
• Konformität: EN 61643-11:2012; IEC 61643-11:2011
• Installation vor dem Endgerät
• Einfache Montage
• Schalterprogramm: unabhängig
• Nachrüstbar in bestehenden Installationen

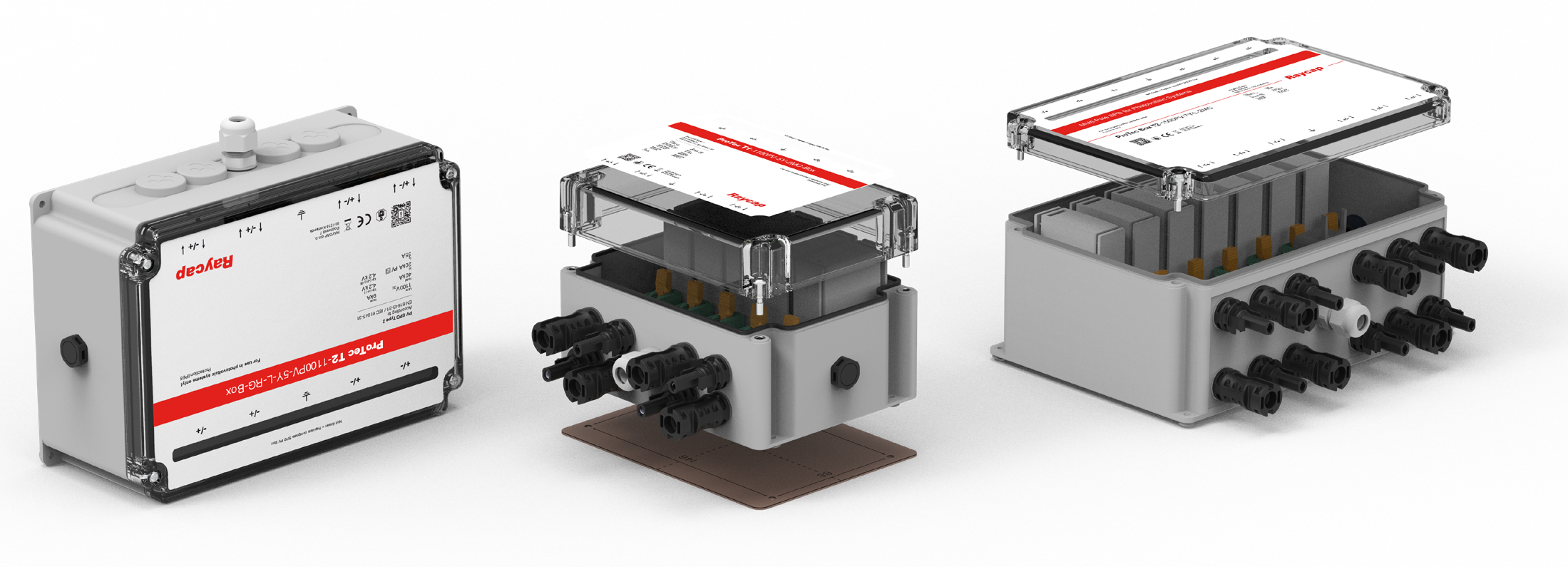

Überspannungsschutz-Anschlussboxen für PV-Wechselrichter

Kompakte PV-Boxen schützen Wechselrichter, die auf DC-Seite nicht vor Überspannungen abgesichert sind. Die Montage ist denkbar einfach: Verwenden Sie die mitgelieferte Bohrschablone, um die Bohrlöcher schnell zu markieren, ohne die PV-Box zu öffnen. Strings lassen sich durch Push-In-Anschlüsse und Kabelverschraubungen oder MC4-Stecker werkzeuglos anschließen. Die PV-Boxen sind als Klasse I/II oder Klasse II mit zwei DC-Spannungen sowie für Ein und Zwei MPP-Tracker Applikationen verfügbar.

Leistungsspektrum der kompakten PV-Boxen:

• Je nach Installation stehen mehrere Anschlusskonfigurationen zur Verfügung
• Vorkonfektionierte Anschlussbox 1100 V und 1500 V DC, 3Y und 5Y für Ein und Zwei MPP-Tracker Applikationen verfügbar
• Kompaktes, UV-stabiles Gehäuse mit Schutzklasse bis zu IP 67
• Transparenter Deckel erleichtert Identifikation des Ausfallstatus am Ableiter
• Schnelle Aufputz-Installation des DC-Schutzes neben dem Wechselrichter
• Für den Innen- und Außeneinsatz

Hier geht es zu den Datenblättern & Katalogen von Raycap.
